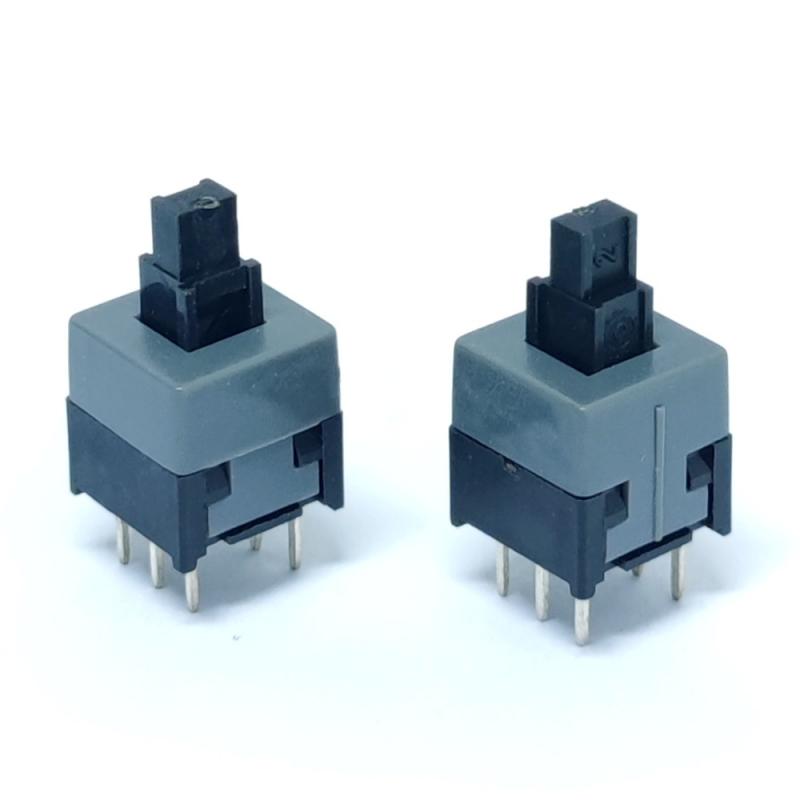

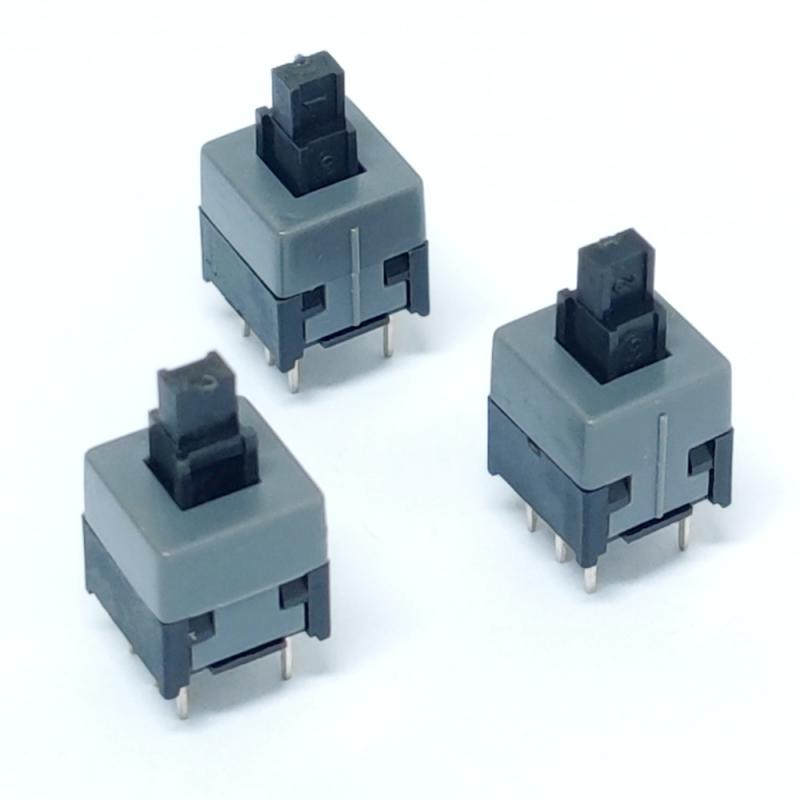

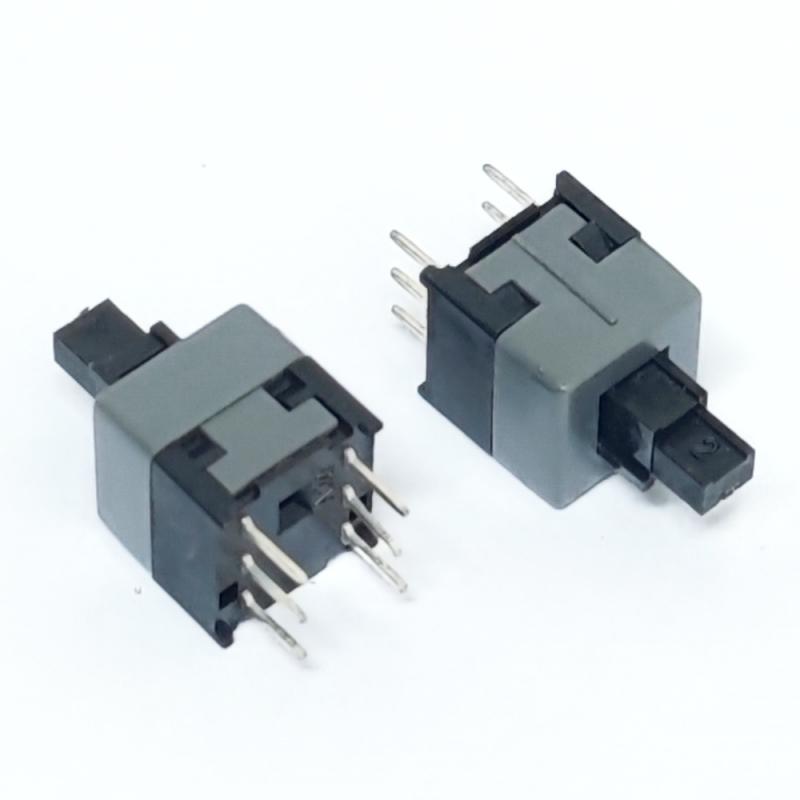

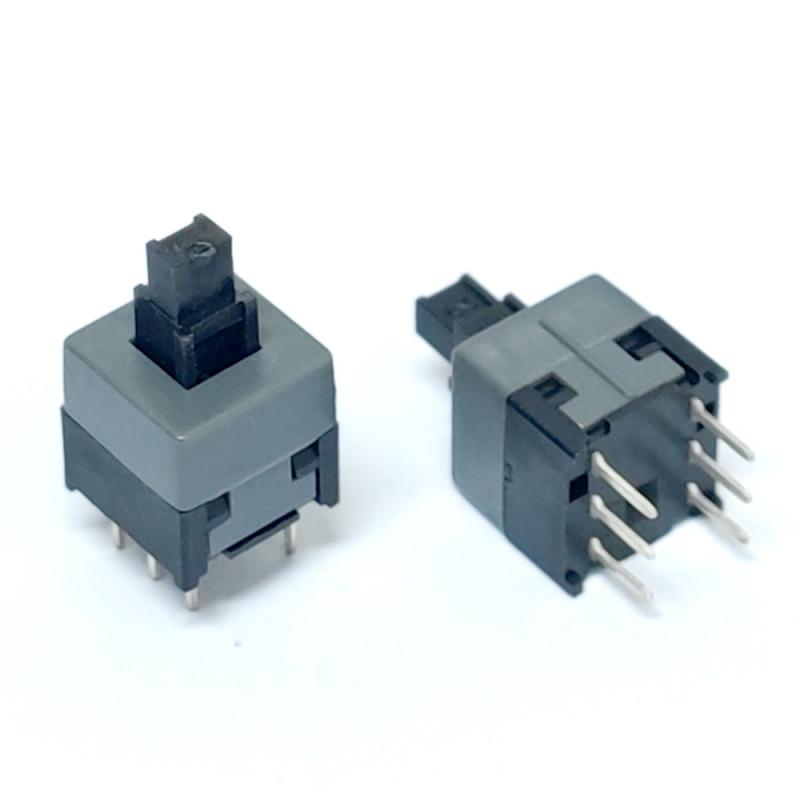

สวิตช์แบบล็อคสี่เหลี่ยมขนาด 8.5x8.5 มม. พร้อมขั้วต่อ DIP

สวิตช์ปุ่มกดแบบล็อคตัวเอง/ไม่ล็อค 6 ขา DIP ขนาด 8.5x8.5 มม.

ข้อกำหนด

พิมพ์: สวิตช์กดสัมผัสแบบติดตั้งบนแผงวงจรพิมพ์ (PCB Mount Tactile Push Switch) ขนาด 8.5*8.5 มม.

พิกัด: DC 30V 0.1A

ความต้านทานการสัมผัส: ≤100mΩ

ความต้านทานฉนวน: ≥100MΩ

แรงใช้งาน: 230±70 กรัม

ระยะการเคลื่อนที่เต็มที่: 2.5±0.2 มม.

อายุการใช้งาน: 3000 รอบ

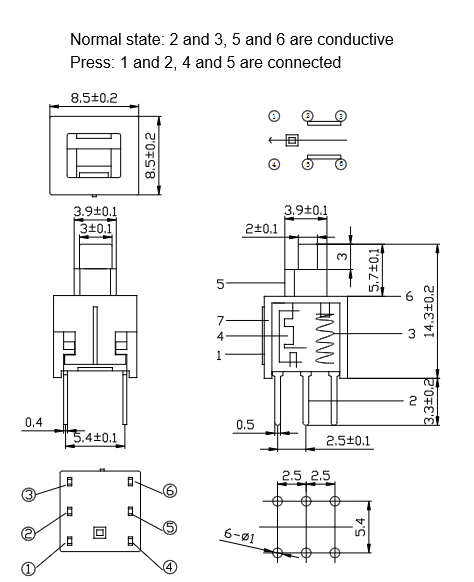

แผนผัง

สวิตช์แบบสัมผัสล็อคได้ สำหรับอุปกรณ์อิเล็กทรอนิกส์อุตสาหกรรมและผู้บริโภค

คุณสมบัติหลัก

โหมดล็อคอัตโนมัติ: กดหนึ่งครั้งเพื่อล็อควงจรให้อยู่ในสถานะเปิด กดอีกครั้งเพื่อปลดล็อคและกลับสู่สถานะปิด

เหมาะอย่างยิ่งสำหรับการควบคุมพลังงานและการสลับโหมดการทำงาน

โหมดไม่ล็อก: กดเพื่อเปิดใช้งาน ปล่อยเพื่อรีเซ็ต เหมาะสำหรับการกระตุ้นชั่วขณะ การรับสัญญาณ และฟังก์ชันรีเซ็ต

ดีไซน์แบบ DIP 6 ขา: การกำหนดค่าแบบ DPDT (Double Pole Double Throw) มาตรฐาน รองรับการควบคุมแบบวงจรคู่ เข้ากันได้กับรูปแบบ PCB ทั่วไป

การตอบสนองทางสัมผัส: สัมผัสการคลิกที่คมชัดและสม่ำเสมอในทุกครั้งที่กด ช่วยให้การทำงานน่าเชื่อถือและสร้างความมั่นใจให้กับผู้ใช้

คู่มือการติดตั้งและการเชื่อม

ประเภทการติดตั้ง: ติดตั้งบนแผงวงจรพิมพ์แบบรูทะลุ

คำแนะนำในการเชื่อม: ใช้กรรมวิธีเชื่อมแบบจุ่มอัตโนมัติที่อุณหภูมิ 255℃

เวลาในการเชื่อมสูงสุดไม่ควรเกิน 5 วินาที เพื่อหลีกเลี่ยงความร้อนสูงเกินไปและความเสียหายต่อชิ้นส่วนภายใน

หมายเหตุการติดตั้ง: ตรวจสอบให้แน่ใจว่าขาพินตรงกับรูบนแผงวงจรพิมพ์ (PCB) อย่างถูกต้อง และหลีกเลี่ยงการงอขาพินระหว่างการติดตั้ง

รูปแบบการวางแผ่น PCB ที่แนะนำ: จัดเตรียมแบบแผนการออกแบบแผ่นรองมาตรฐานสำหรับสวิตช์ 6 ขา ขนาด 8.5x8.5 มม. สามารถดาวน์โหลดได้สำหรับวิศวกร

คำถามที่พบบ่อย

Q1: สวิตช์ขนาด 8.5x8.5 มม. แบบล็อคตัวเองและแบบไม่ล็อคแตกต่างกันอย่างไร?
A: สวิตช์แบบล็อคตัวเองจะคงอยู่ในสถานะเปิดหลังจากกด ต้องกดอีกครั้งเพื่อปิด

สวิตช์แบบไม่ล็อค (แบบกดแล้วปล่อย) จะทำงานเฉพาะขณะที่กดอยู่ และจะกลับสู่สถานะเดิมเมื่อปล่อยมือ

Q2: สวิตช์แบบล็อคขนาด 8.5x8.5 มม. ของคุณได้รับการรับรองอะไรบ้าง?
A: สวิตช์ทั้งหมดของเราเป็นไปตามมาตรฐาน RoHS, ISO9001, ISO14001, 1045001, REACH และได้รับการรับรองอื่นๆ

Q3: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับสวิตช์ขนาด 8.5x8.5 มม. แบบสั่งทำพิเศษคือเท่าไร?
A: ปริมาณสั่งซื้อขั้นต่ำมาตรฐานคือ 5,000 ชิ้น และเรายินดีรับคำสั่งซื้อแบบกำหนดเองจำนวนน้อยสำหรับโครงการวิจัยและพัฒนา

Q4: คุณสามารถจัดหาโมเดล 3 มิติหรือไฟล์ CAD สำหรับสวิตช์ขนาด 8.5x8.5 มม. ได้หรือไม่?
A: ใช่ เรามีบริการเขียนแบบแสดงขนาด 2 มิติ และไฟล์ STEP 3 มิติ ฟรี สำหรับผลิตภัณฑ์มาตรฐานทั้งหมดของเรา

Q5: ระยะเวลานำสำหรับการผลิตจำนวนมากคือเท่าไร?
A: ระยะเวลาการผลิตปกติคือ 7-15 วันหลังจากยืนยันตัวอย่างแล้ว และเรามีบริการผลิตด่วนสำหรับคำสั่งซื้อเร่งด่วน
