กระแสและแรงดันพิกัดสำหรับสวิตช์หมายความว่าอย่างไร? สามารถใช้กับโหลดที่สูงขึ้นได้หรือไม่?

หากคุณกำลังออกแบบเครื่องใช้ไฟฟ้าหรืออุปกรณ์อิเล็กทรอนิกส์ คุณอาจเคยเห็นค่าพิกัดต่างๆ เช่น 5A 125V AC หรือ 3A 250V AC ในเอกสารข้อมูลจำเพาะของสวิตช์มาบ้างแล้ว

แต่ตัวเลขเหล่านี้หมายความว่าอย่างไรกันแน่? และที่สำคัญกว่านั้นคือ – คุณสามารถใช้สวิตช์กับโหลดที่สูงกว่าพิกัดของมันได้หรือไม่?

ในบทความนี้ เราจะอธิบายพื้นฐานของพิกัดทางไฟฟ้าของสวิตช์ และเหตุผลว่าทำไมการใช้งานเกินพิกัดจึงไม่ใช่เรื่องดี

1. กระแสไฟฟ้าที่กำหนด (Rated Current) คืออะไร?

กระแสไฟฟ้าที่กำหนด (โดยปกติเป็นแอมแปร์, A) คือ กระแสไฟฟ้าต่อเนื่องสูงสุด สวิตช์สามารถรับและตัดกระแสไฟฟ้าได้อย่างปลอดภัยภายใต้เงื่อนไขที่กำหนด

• หากกระแสไฟฟ้าที่ไหลผ่านจริงเกินกว่ากระแสไฟฟ้าที่กำหนดไว้ หน้าสัมผัสภายในอาจร้อนจัด เกิดประกายไฟมากเกินไป หรือแม้กระทั่งเชื่อมติดกันได้
• พิกัดกระแสทั่วไปสำหรับสวิตช์ของเรา ได้แก่ 0.5A, 1A, 3A, 5A, 10A, 16A เป็นต้น

2. แรงดันไฟฟ้าที่กำหนดคืออะไร?

แรงดันไฟฟ้าที่กำหนด (หน่วยเป็นโวลต์, V) คือ แรงดันไฟฟ้าสูงสุด สวิตช์สามารถทนต่อแรงดันข้ามหน้าสัมผัสที่เปิดอยู่และตัดการทำงานได้อย่างปลอดภัยเมื่อเปิดออก

• ค่าพิกัด AC และ DC แตกต่างกัน สวิตช์ที่ระบุว่ารับแรงดัน AC 250V อาจมีค่าพิกัด DC ที่ต่ำกว่ามาก (เช่น 36V DC หรือ 48V DC) เนื่องจากประกายไฟจากกระแส DC ดับยากกว่า
• การใช้สวิตช์เกินแรงดันไฟฟ้าที่กำหนดอาจทำให้เกิดประกายไฟ การเชื่อมติดกันของวัสดุ หรือแม้กระทั่งไฟไหม้ได้

3. ฉันสามารถใช้สวิตช์กับโหลด (กระแสหรือแรงดัน) ที่สูงกว่าค่าที่กำหนดไว้ได้หรือไม่?

ไม่ ห้ามใช้ค่ากระแสและแรงดันไฟฟ้าเกินพิกัดพร้อมกันเด็ดขาด

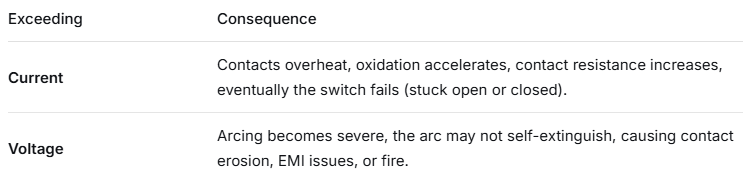

แม้แต่การเกินขอบเขตเพียงข้อเดียวก็มีความเสี่ยง นี่คือเหตุผล:

ตัวอย่างในโลกแห่งความเป็นจริง : สวิตช์ที่ระบุว่าใช้กระแส 3A ที่แรงดัน 250V AC ไม่สามารถใช้กับโหลด 10A ที่แรงดัน 250V AC ได้ เพราะหน้าสัมผัสจะไหม้เสียหายอย่างรวดเร็ว

นอกจากนี้ ยังไม่สามารถใช้กับไฟ AC 5A 125V ได้ เนื่องจากกระแสไฟยังคงสูงกว่า 3A

4. แล้วถ้าใช้สวิตช์กับแรงดันต่ำแต่กระแสสูงล่ะ?

ยังไม่ได้รับอนุญาต .

กระแสไฟฟ้าที่กำหนดไว้เป็นขีดจำกัดสูงสุด ไม่ว่าแรงดันไฟฟ้าจะเป็นเท่าใดก็ตาม แม้ว่าคุณจะลดแรงดันไฟฟ้าลง กระแสไฟฟ้าเท่าเดิมก็จะสร้างความร้อนบนตัวต้านทานสัมผัสเท่าเดิม
ตัวอย่าง: สวิตช์ที่รับกระแสได้ 1A ที่แรงดัน 250V AC ไม่สามารถรับกระแสได้ 2A ที่แรงดัน 12V DC เนื่องจากความต้านทานการสัมผัสและความร้อนจะเท่ากัน

5. มีหลักเกณฑ์ "การลดกำลังเครื่องยนต์" หรือไม่?

สำหรับ แอปพลิเคชันที่ต้องการความน่าเชื่อถือสูง (ทางการแพทย์ ยานยนต์ การควบคุมอุตสาหกรรม) วิศวกรมักใช้ ระยะปลอดภัย - การใช้งานสวิตช์โดยไม่ใช้กระแสและแรงดันเกิน 70-80% ของค่าที่กำหนดไว้

ตัวอย่าง: หากโหลดของคุณคือ 2A 125V AC ให้เลือกสวิตช์ที่มีพิกัดอย่างน้อย 3A 125V AC หรือสูงกว่า

การลดพิกัดกำลังช่วยยืดอายุการใช้งานของสวิตช์และลดความเสี่ยงต่อความล้มเหลว

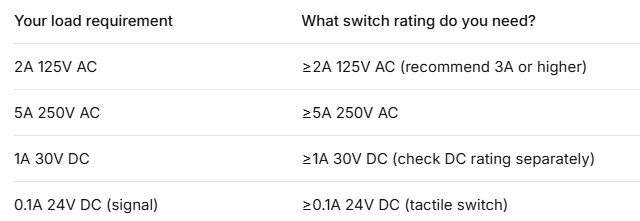

6. สรุป – รายการตรวจสอบโดยย่อ

กฎทองคำ: ควรใช้สวิตช์ที่มีพิกัดพิกัดเสมอ เท่ากับหรือสูงกว่า ตรวจสอบให้แน่ใจว่าได้เลือกโหลดสูงสุดที่ต้องการใช้งาน อย่าคิดว่าสวิตช์จะรับโหลดได้มากกว่านั้นเพียงเพราะมัน "ดูคล้ายกัน"

ต้องการความช่วยเหลือในการเลือกสวิตช์ที่เหมาะสมใช่ไหม?

เราคือ ผู้ผลิตโดยตรง ประกอบด้วยสวิตช์แบบสัมผัส สวิตช์ขนาดเล็ก และสวิตช์แบบล็อคตัวเอง/ไม่ล็อค

หากคุณไม่แน่ใจเกี่ยวกับข้อกำหนดด้านแรงดัน/กระแสไฟฟ้า โปรดส่งข้อมูลจำเพาะของโหลดของคุณมาให้เรา (แรงดัน กระแสไฟฟ้า AC/DC ประเภทโหลด: ตัวต้านทาน ตัวเหนี่ยวนำ หรือตัวเก็บประจุ)

วิศวกรของเราจะแนะนำสวิตช์ที่เหมาะสมที่สุดสำหรับการใช้งานของคุณ
